FPV 1号機


○ 機体

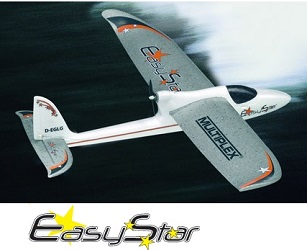

Hitec MULTIPLEXのエラパープレーンシリーズ
Easy Star

ここに写真
エルロンなし、3Ch.のラダー機です。
キァノピィのあたりにVideoユニットを載せました。



○ Videoユニット

・[撮像 + マイク + 送信機] MCD-6T ワイアレスカラーカメラユニット。
MCD-21TとMCD-6Tはほぼ同じ内容の製品のようで、どちらだったか忘れました。
カー用品や受信機で有名だったマルハマ製です。(倒産した模様)

ここに写真

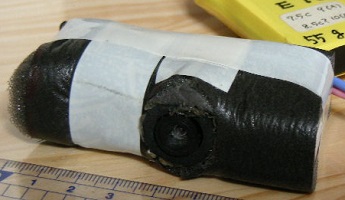

中身の必要な部分だけをスポンジ巻きに。

ここに写真

地上波がアナログ放送だった時代のUHF13Ch.あたりに絵と音が送信されます。
送信チァネルは数種類変更できた気がします。
アンテナは両方の主翼前縁にダイポール式に電線を張りました。

・ 受信再生

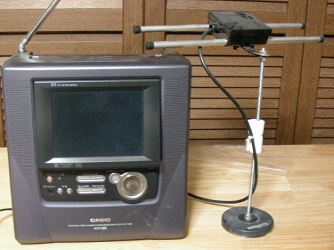

CASIO VF-60S に UHFアンテナ。

ここに写真


○ 結果

停まっている状態での地上テストではまぁまぁでしたが
離陸後はほとんど絵が受信できずに惨敗。
送信部の能力について過去の通販広告などで性能をたどると、
送信電波の有効範囲はせいぜい15〜30(m)だった模様。
この程度のUHF微弱TV波ではどうにもなりません。

次はVideo系統を取り替えて出直しです。
